Hướng dẫn import setting mẫu nón 3D lên web 3d

A. Import mẫu nón 3D

Yêu cầu: FIle import gồm các file: .gltf, .bin, .png,....

Import lỗi:

- Kiểm tra file .gltf thuộc tính images dạng object gồm các field: mimeType, name, uri.
- Kiểm tra trong file .gltf có %20 không nếu có thì bỏ %20 và chỉnh sửa lại tên file hình không có khoảng trắng.

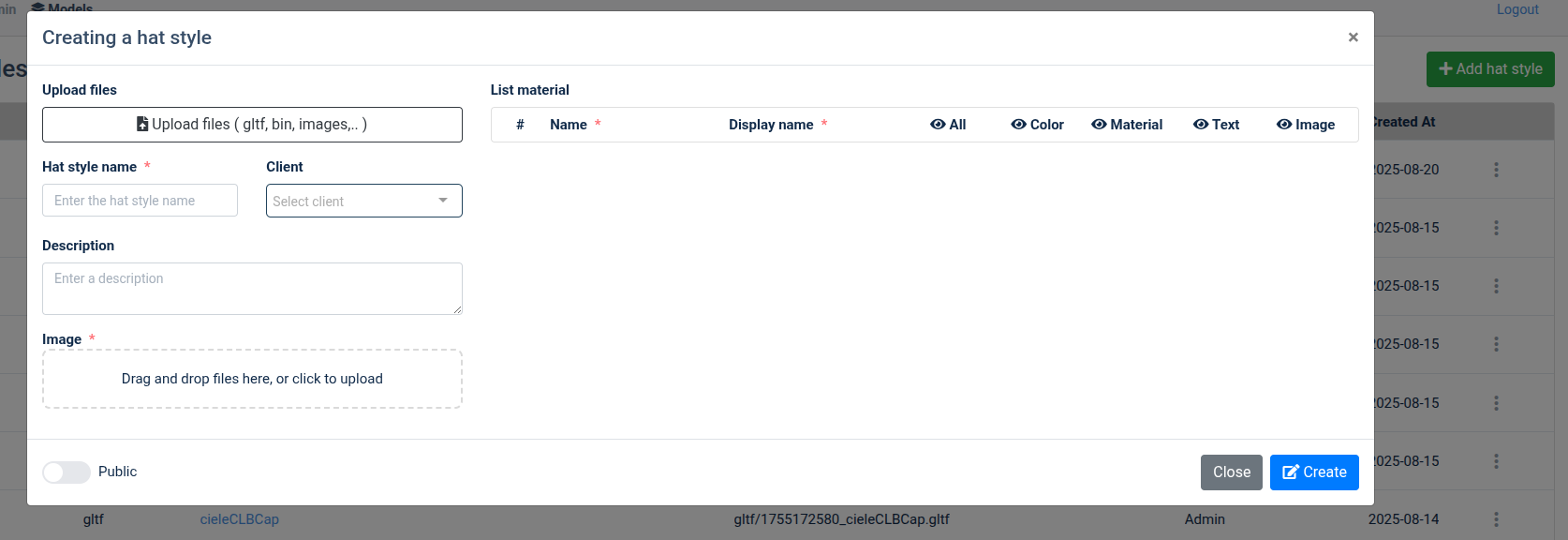

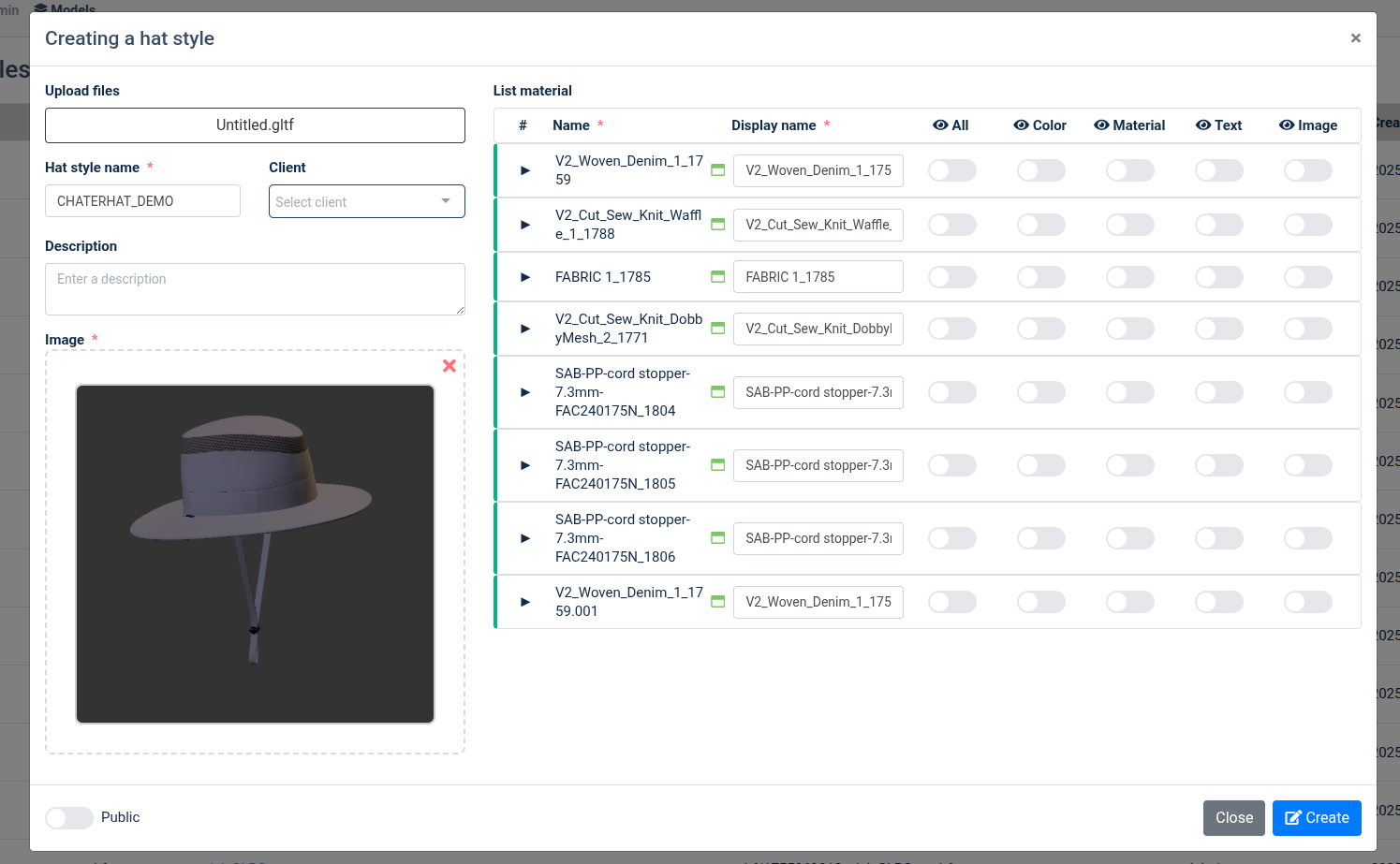

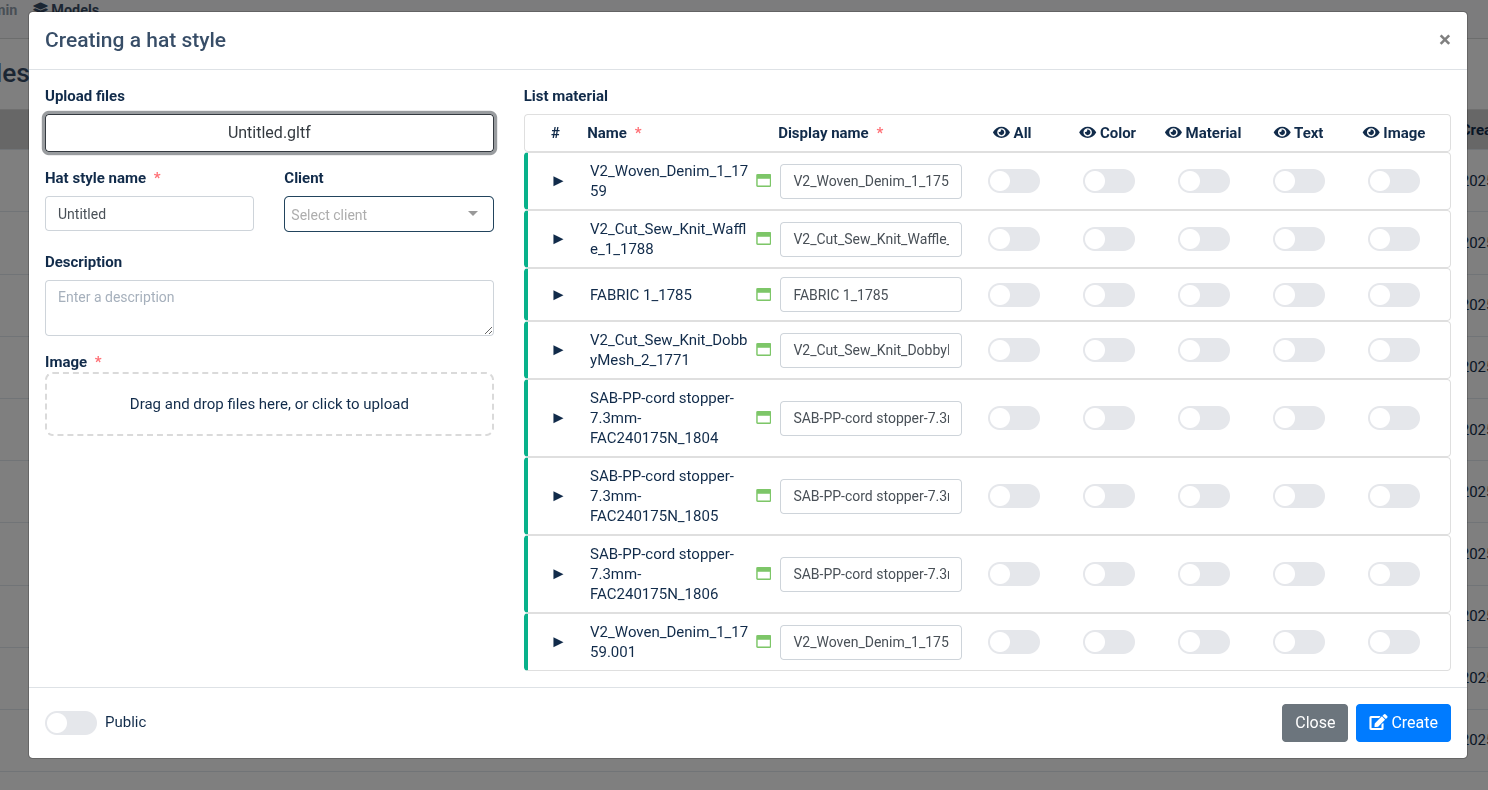

Bước 1: Click "+ Add hat style" để mở modal. Click "Upload files".
Bước 2: Chọn Folder import, chọn tất cả các file trong folder.

Bước 3: setup mẫu nón

+ Hat style name*: tên mẫu nón
+ Client: lưu mẫu nón với client chọn hoặc k chọn mặc đinh lưu vô admin
+ Description: note
+ Image*:  Chỉ hỗ trợ file .png hoặc .jbg
+ Button toggle public: public mẫu nón

Bước 4: Setup material mẫu nón

+ Cột Name*: tên group material bên 3d khi import vào web 3d
+ Display Name: Đổi tên material dễ hiểu.
=> Mở file import trong blender. Kiểm tra group material của mẫu nón thường bao gồm: đai, lưới, vải => đổi tên material của 3d sang dispaly name cho dễ hiểu

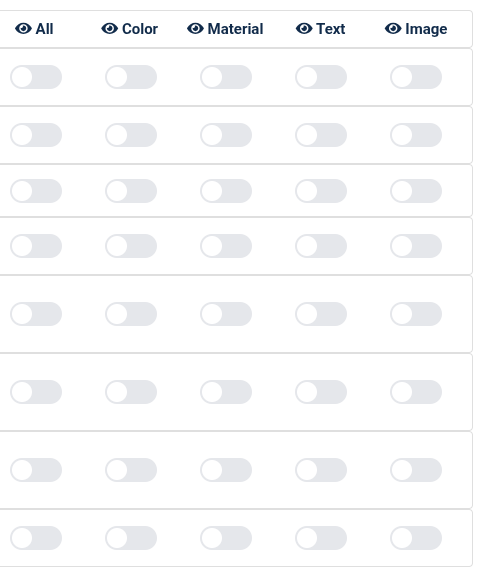

+ collapse: cho phép hiển thị danh sách material của group material
+ Color: Hiên thị bộ phận của mấu nón
+ Material: Thay đổi vải và màu của material
+ Text: Custom thêm chỉnh sửa trên material
+ Image:  Custom thêm chỉnh sửa trên material

###Demo

Tên material trong file import đang không biết đâu là đai, lưới, vải

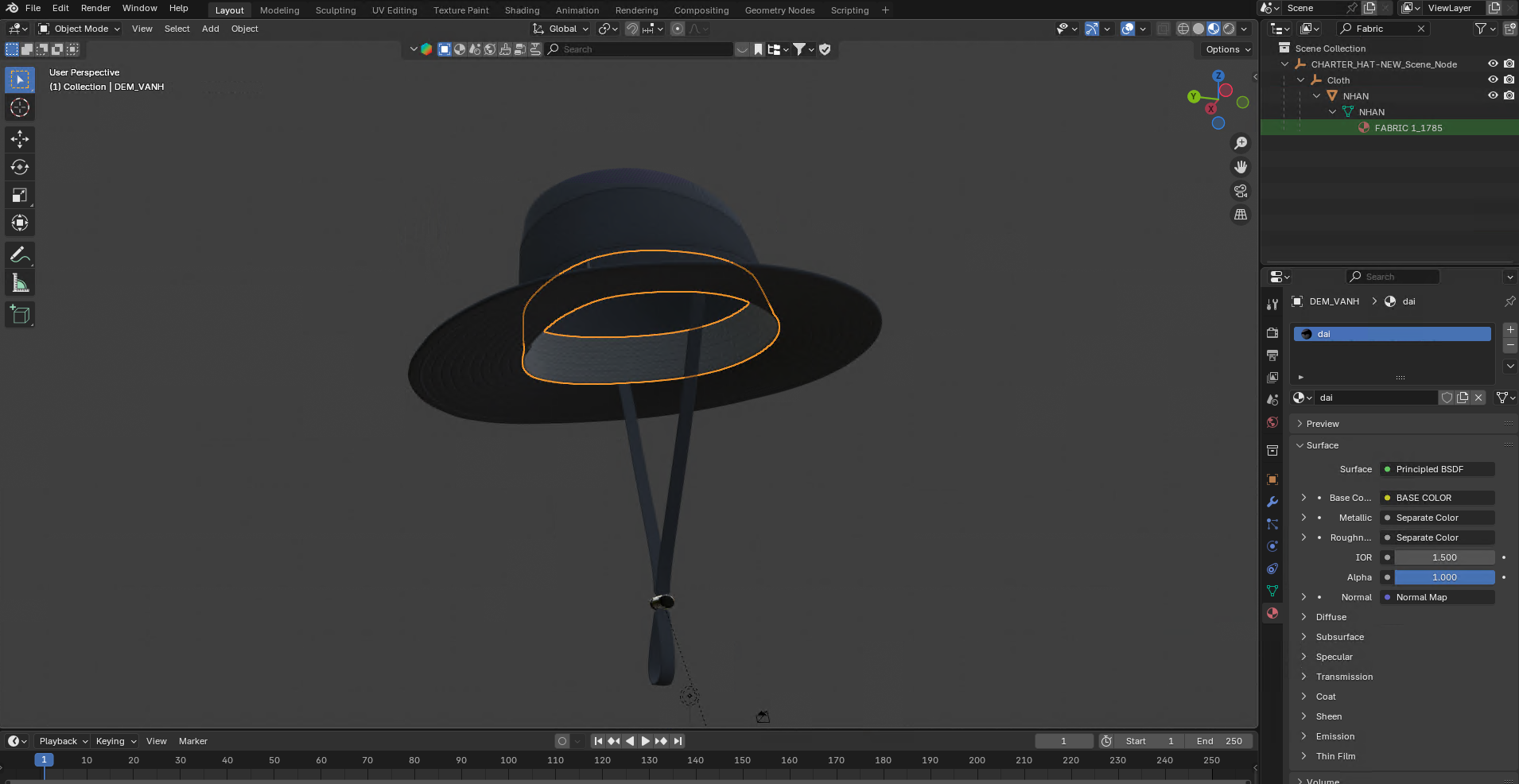

Kiểm tra trong blender. VD: trong blender đai tên material đang là FABRIC 1_1785

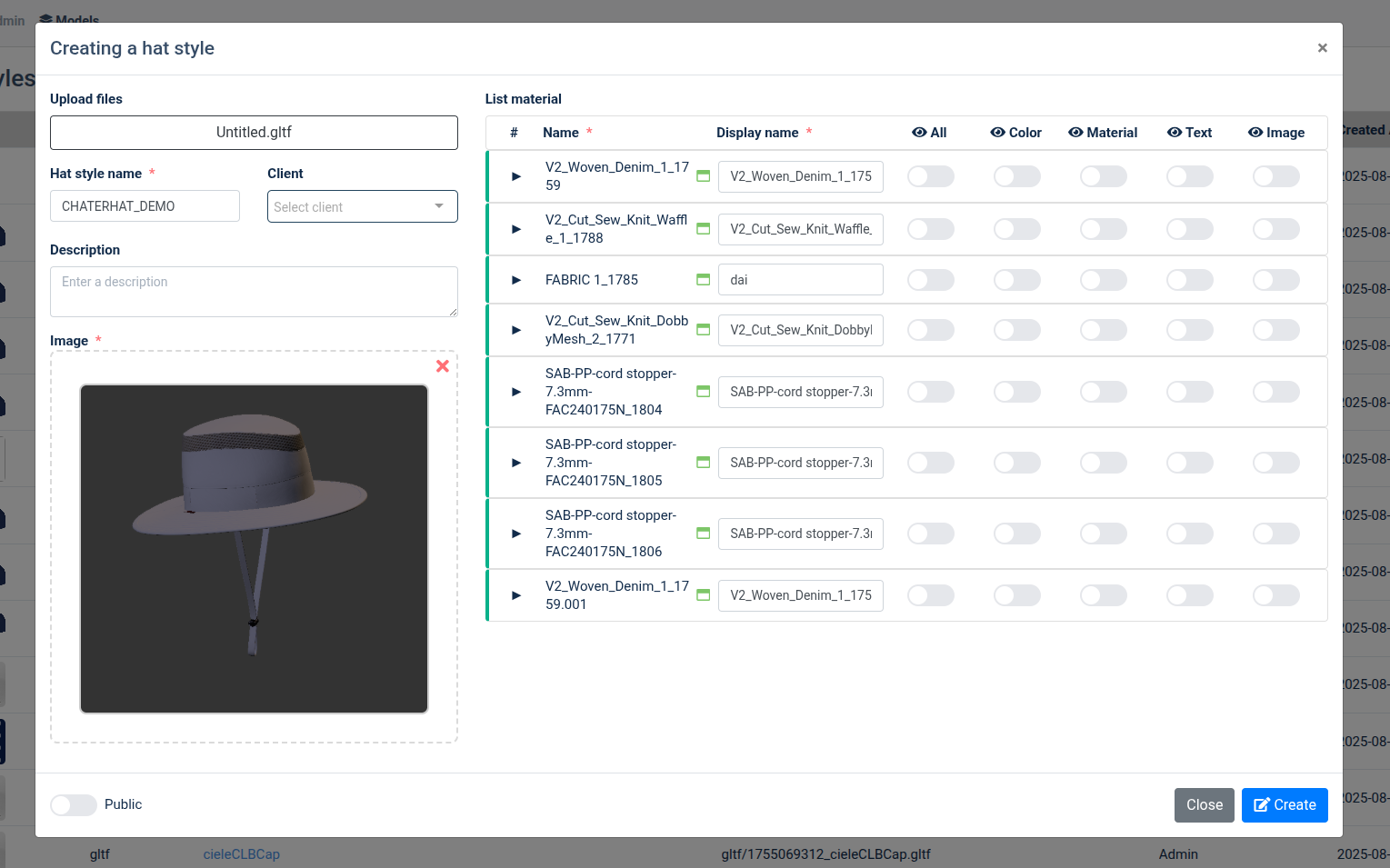

Kiểm material FABRIC 1_1785 đổi lại thành dai

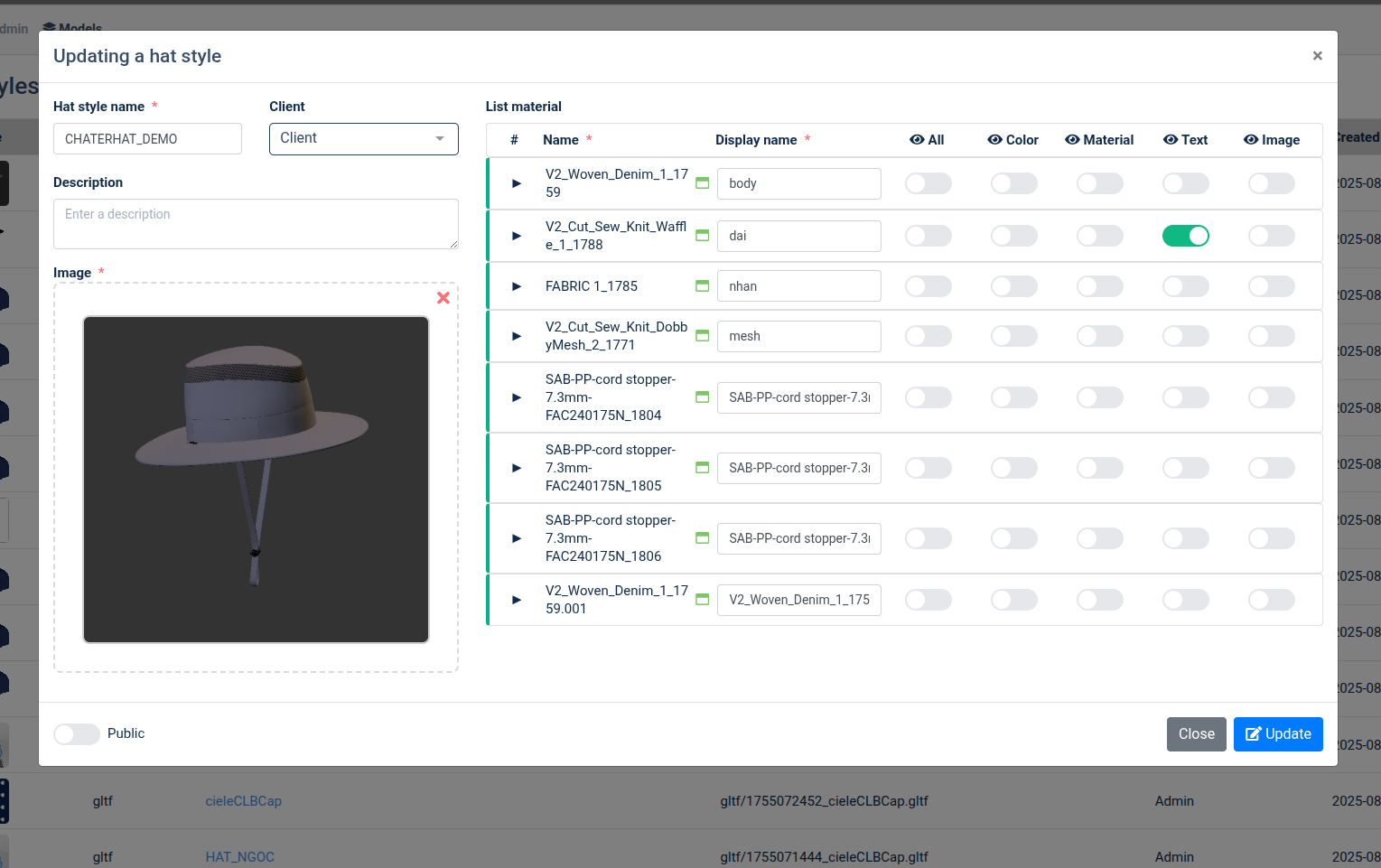

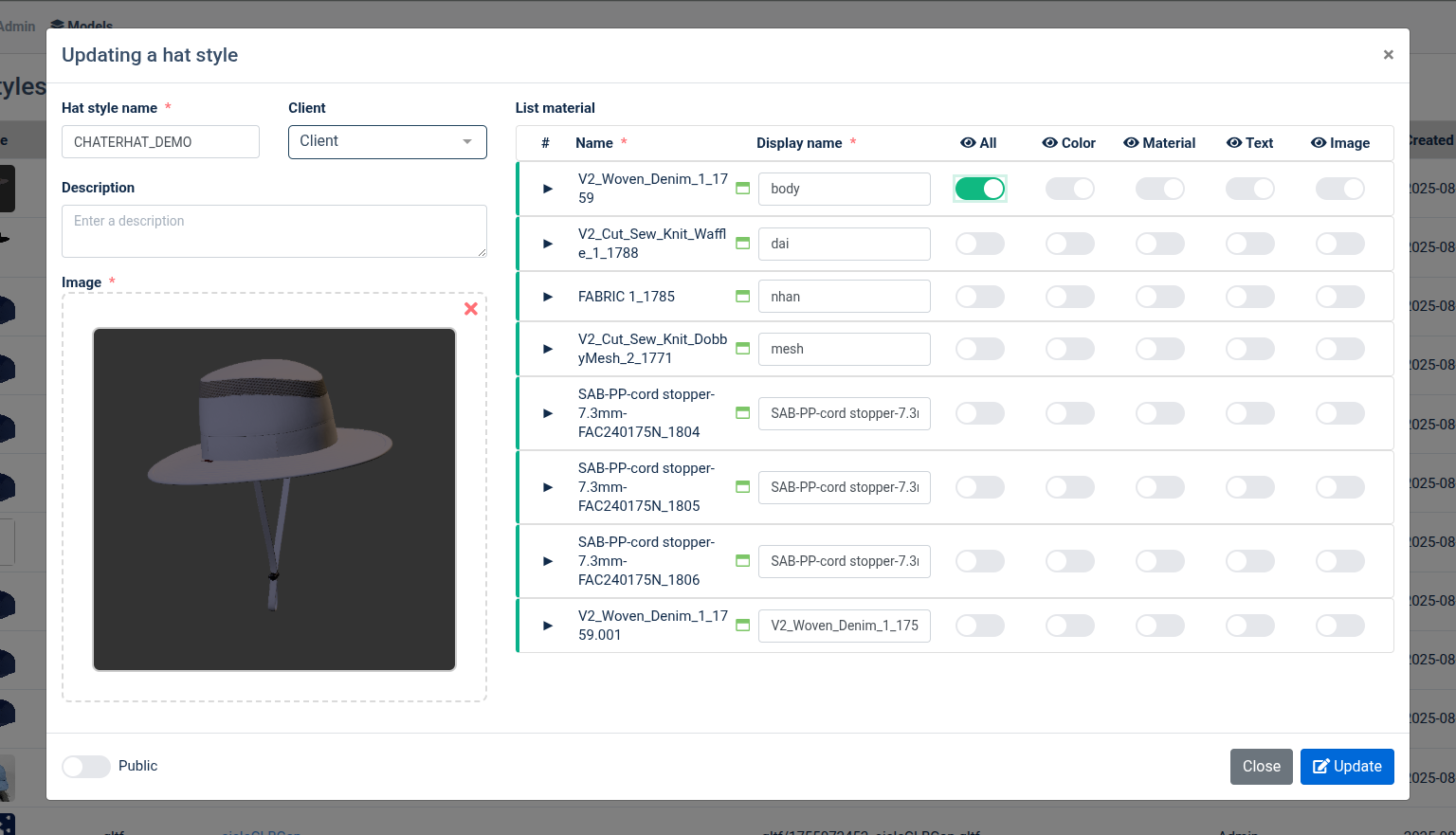

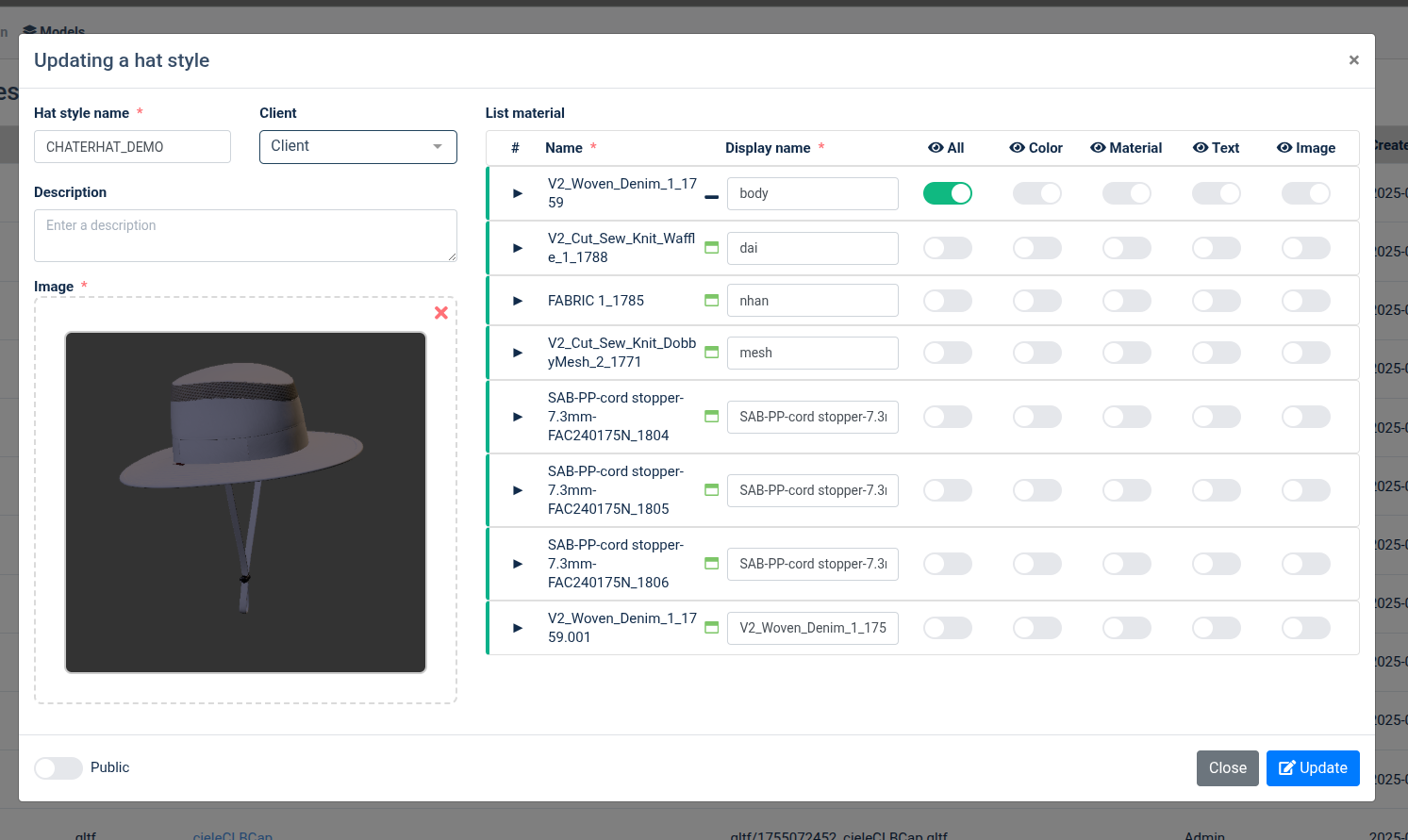

Setup mẫu nón theo yêu cầu

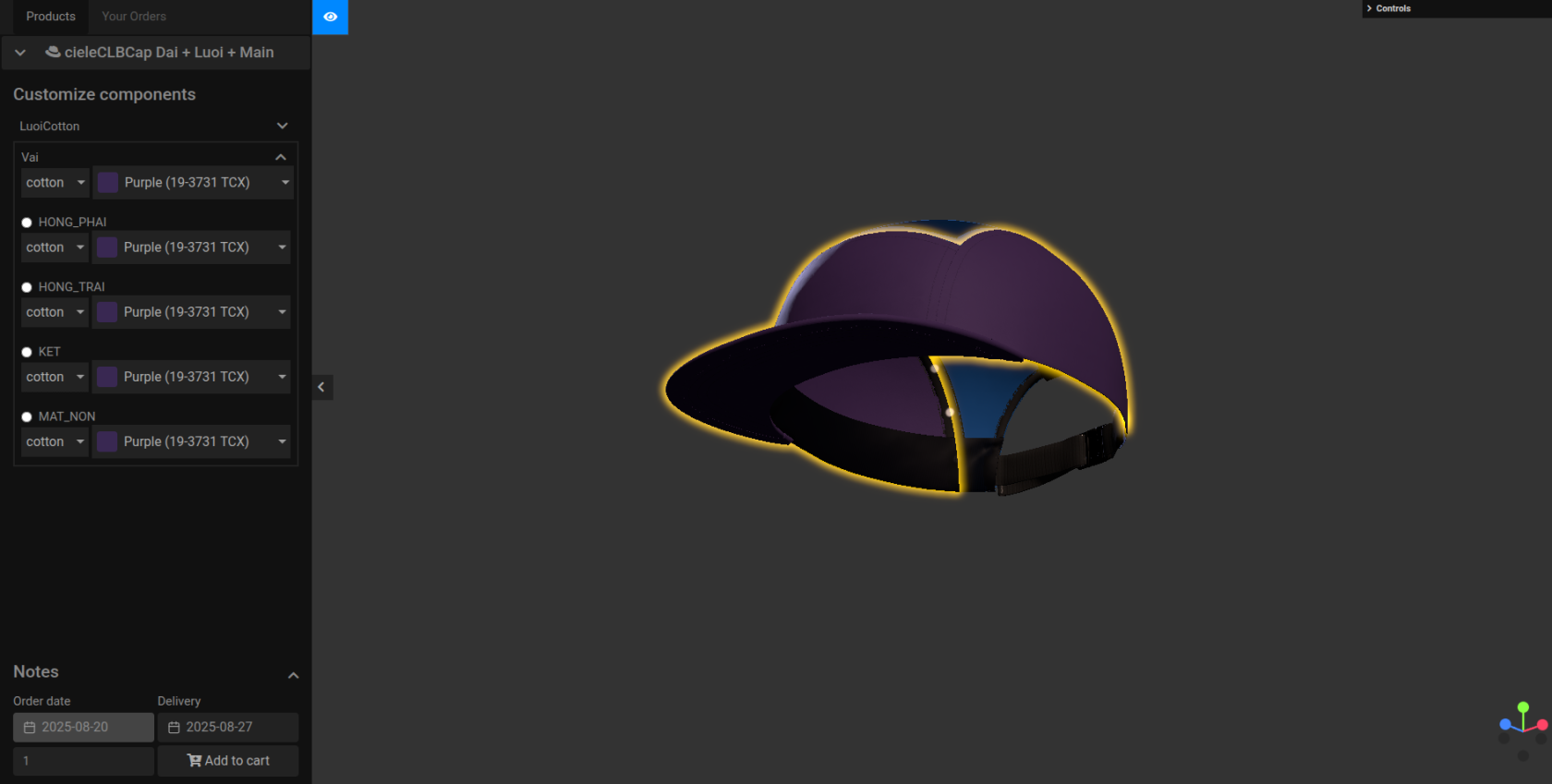

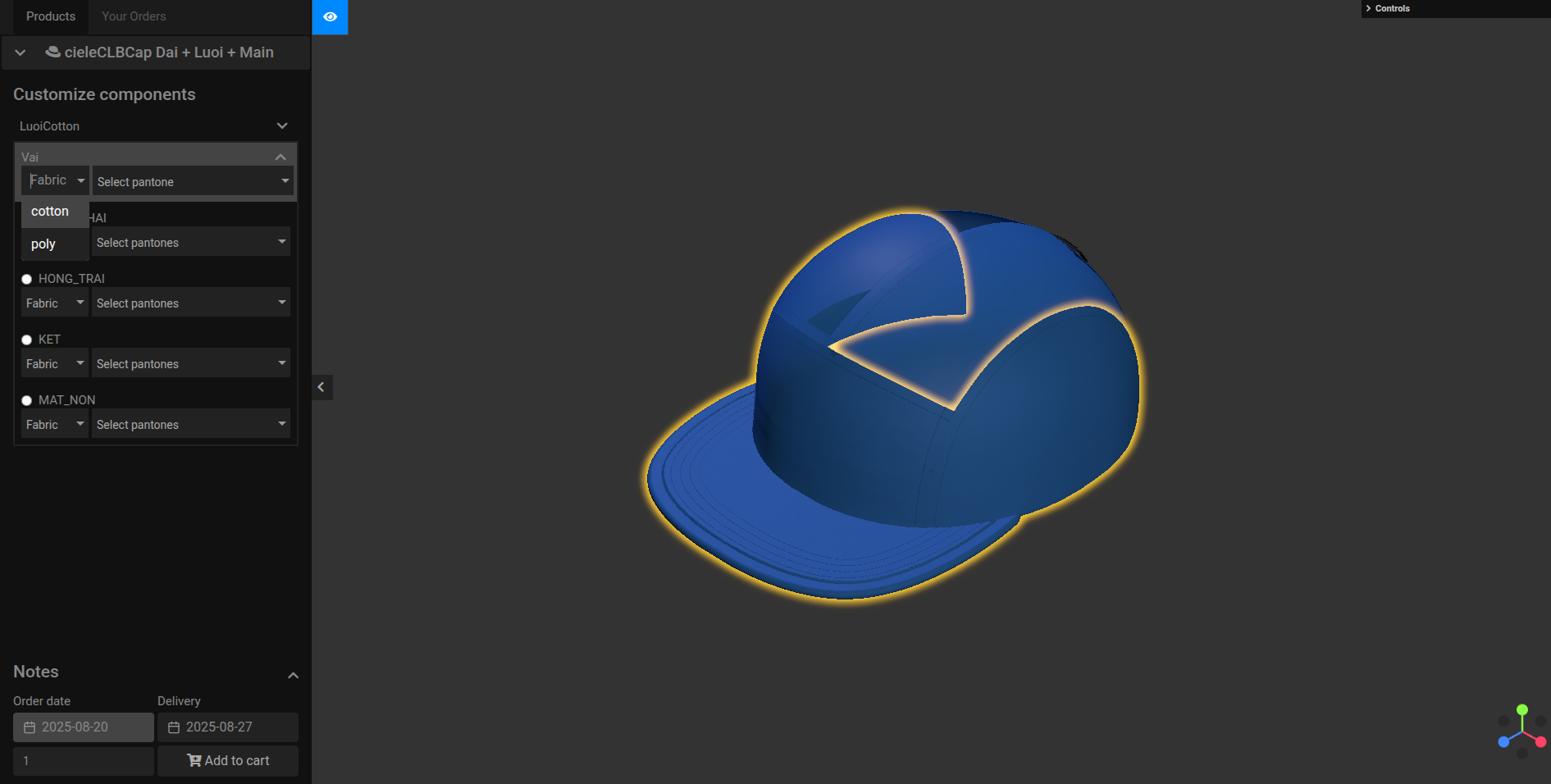

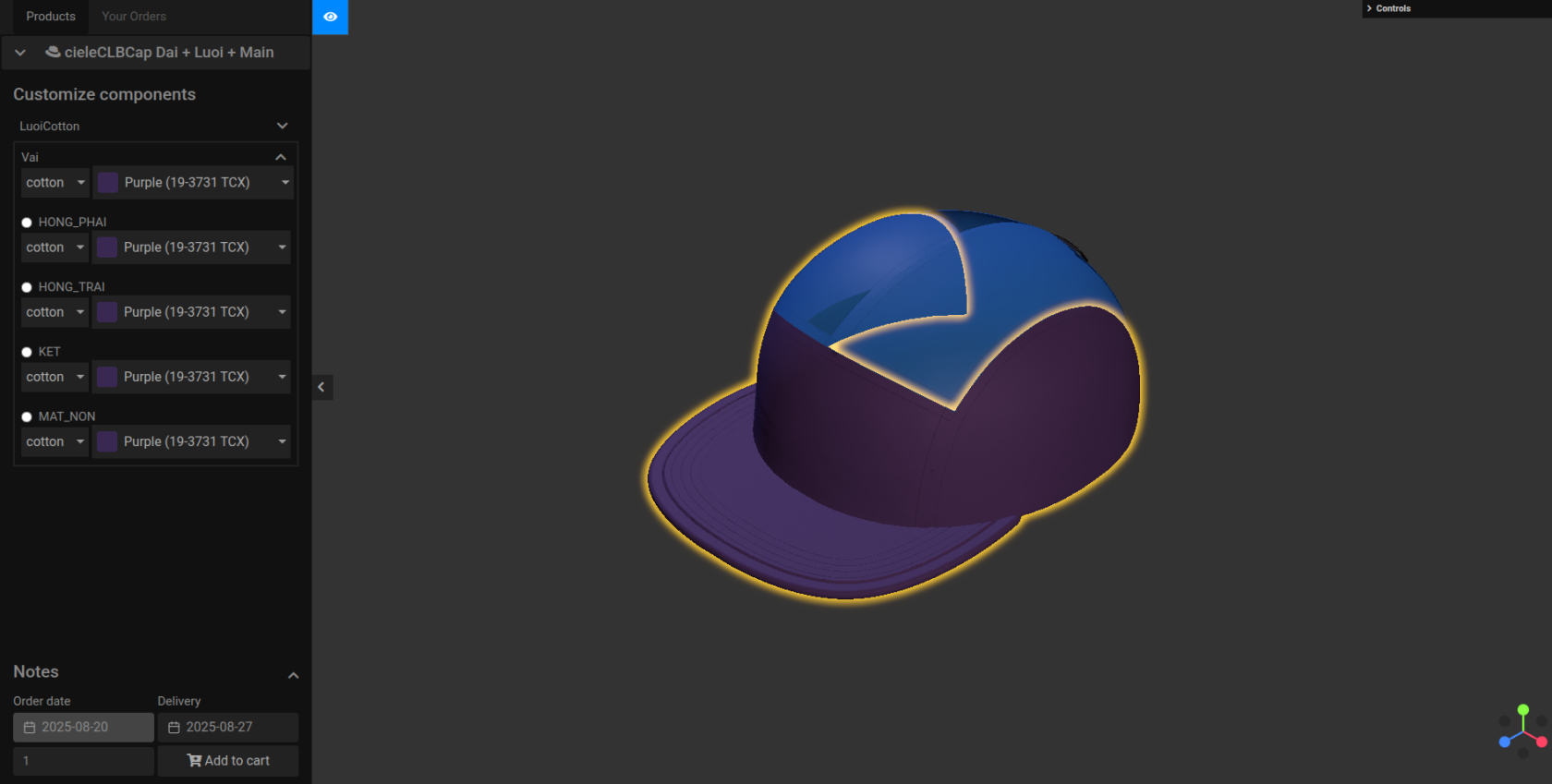

Đổi vải, màu, edit image, text trên material

VD: Customer Text

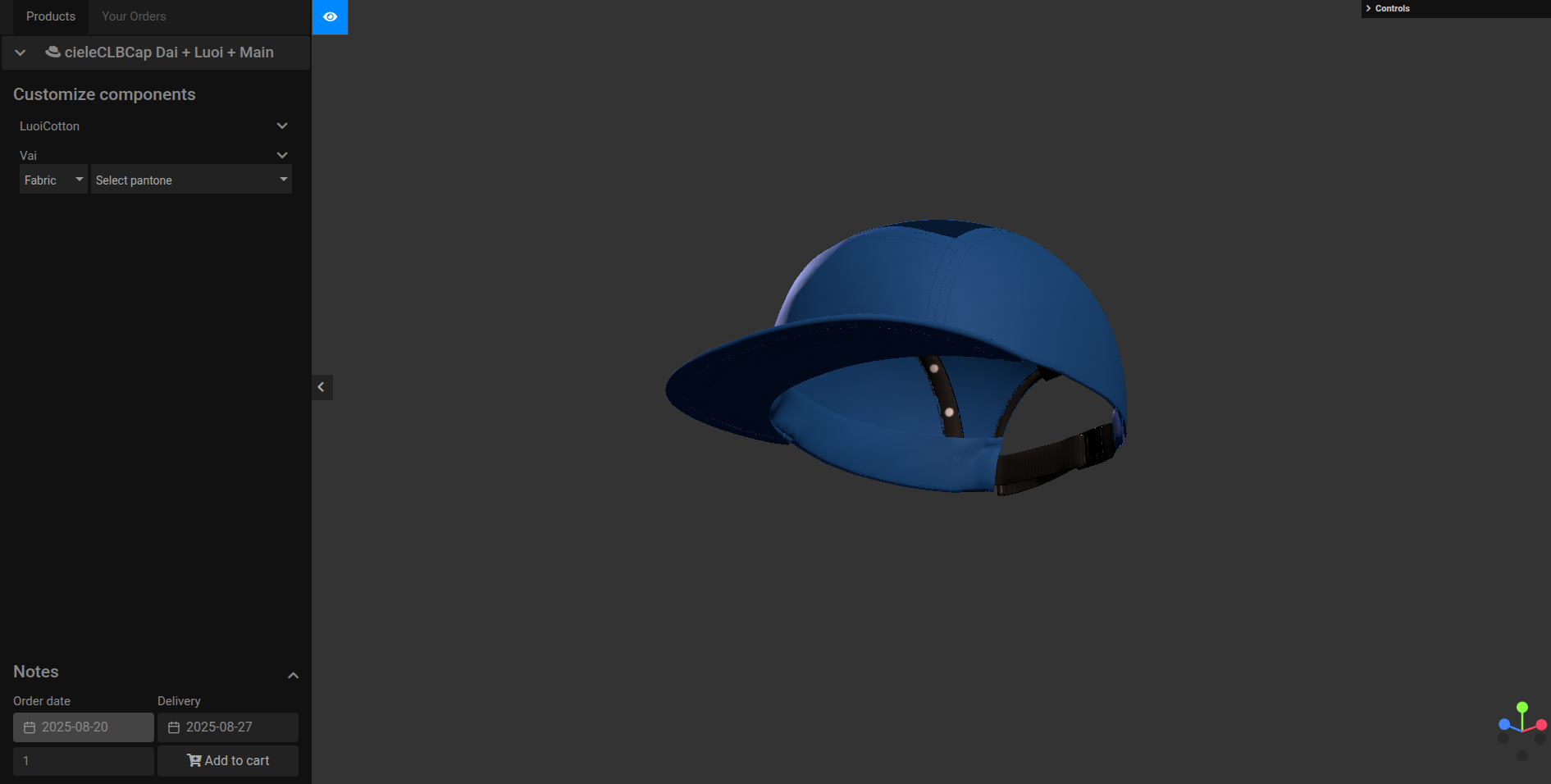

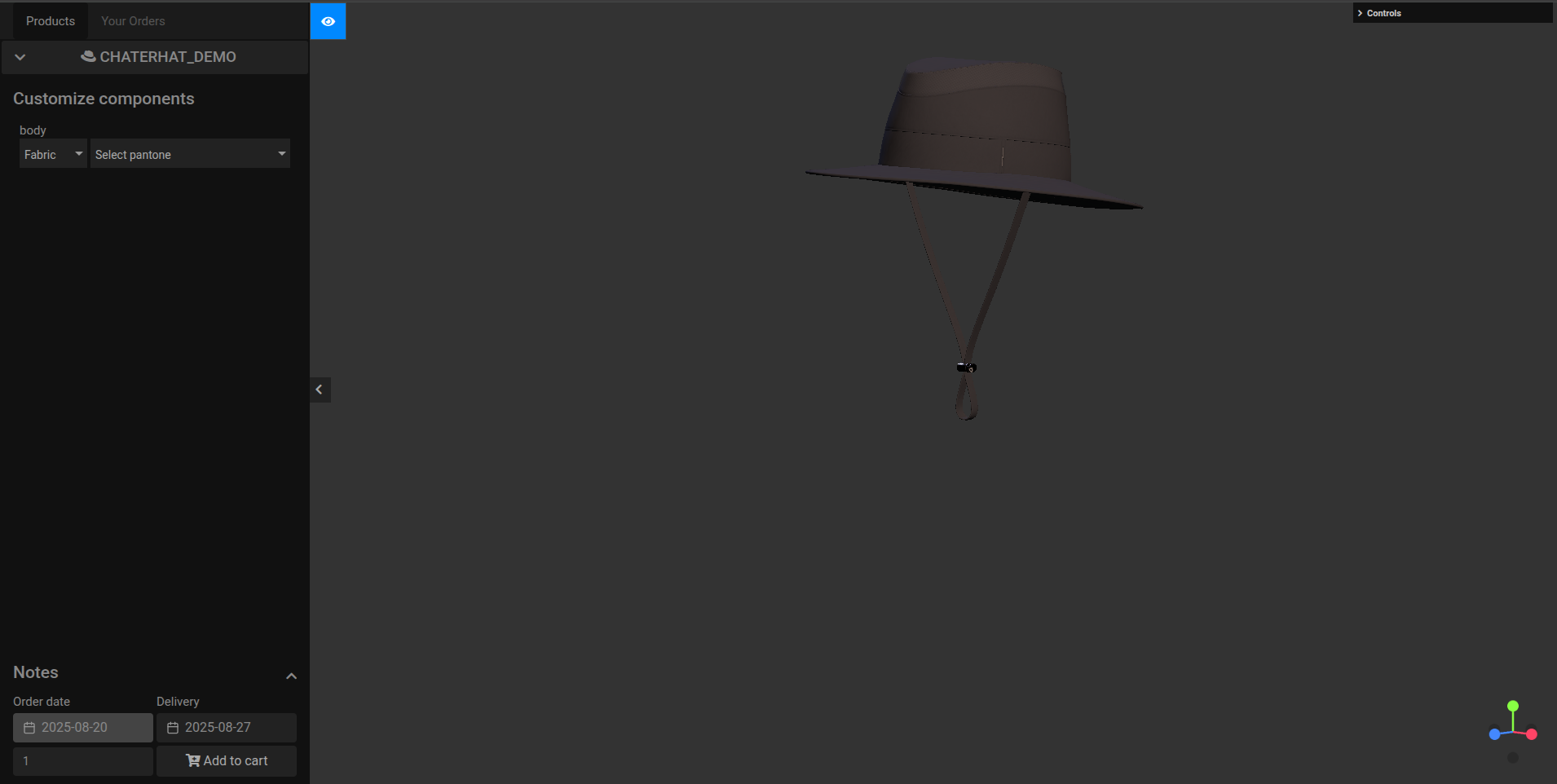

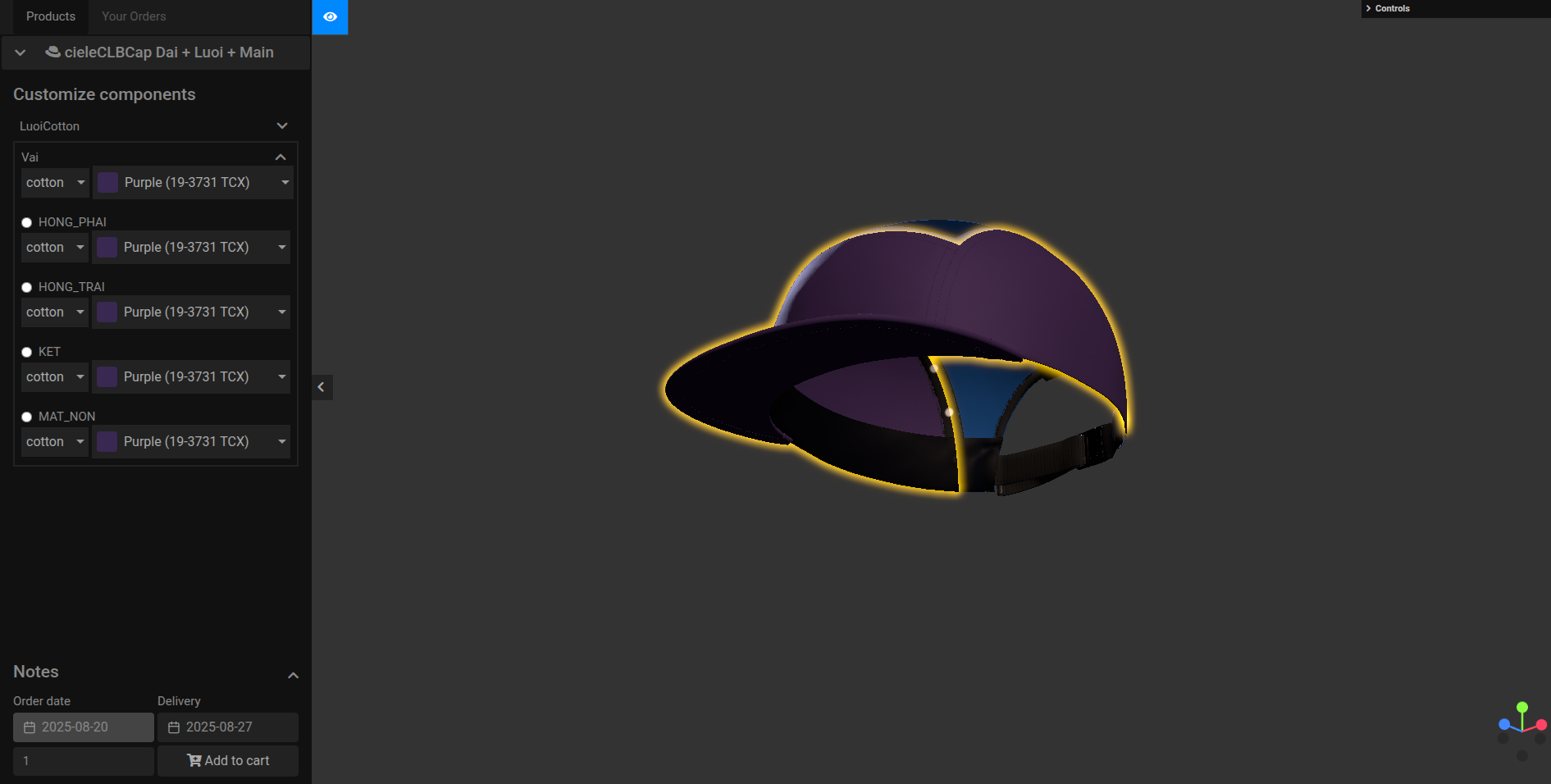

Mở mẫu nón vừa import

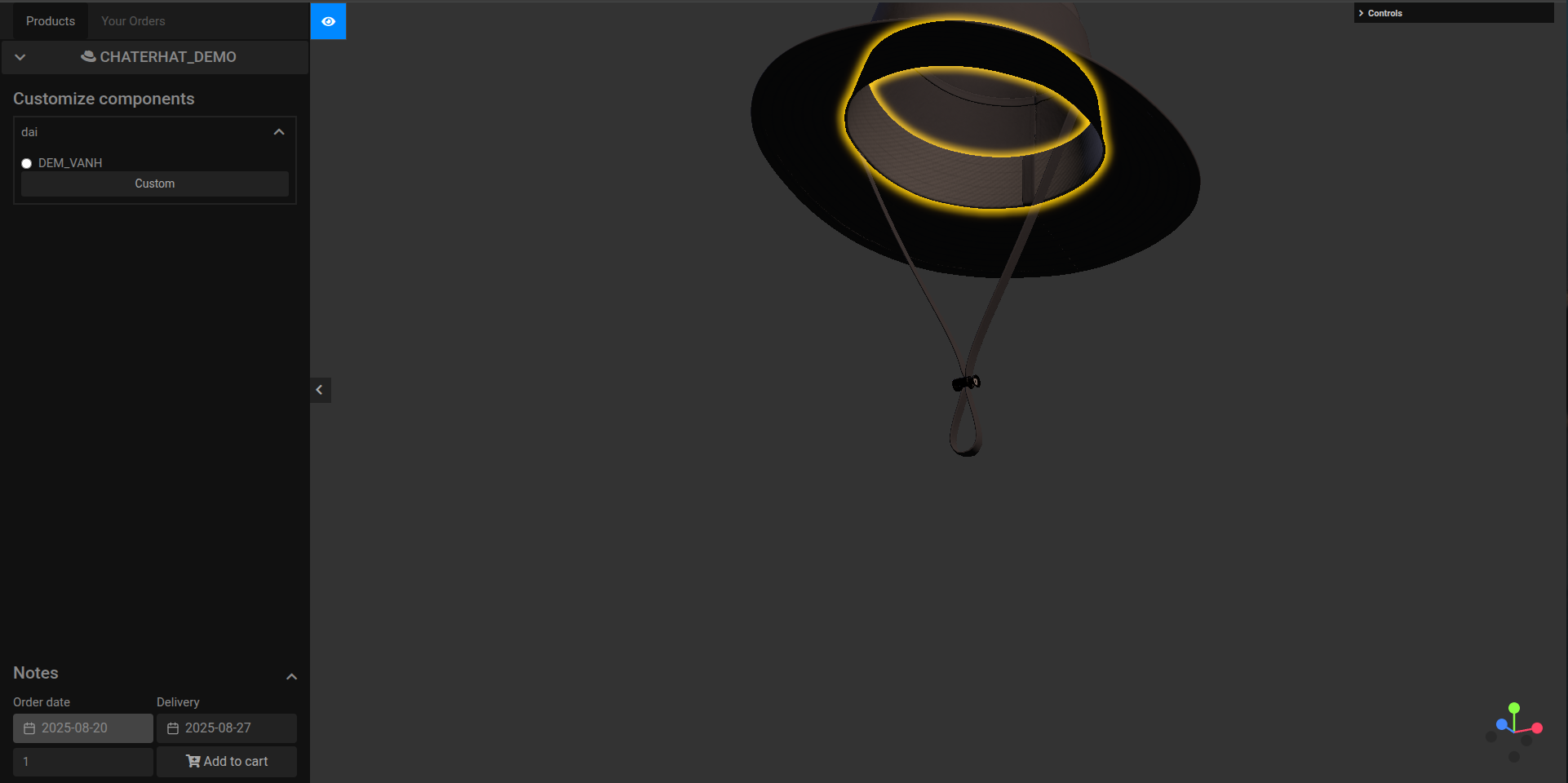

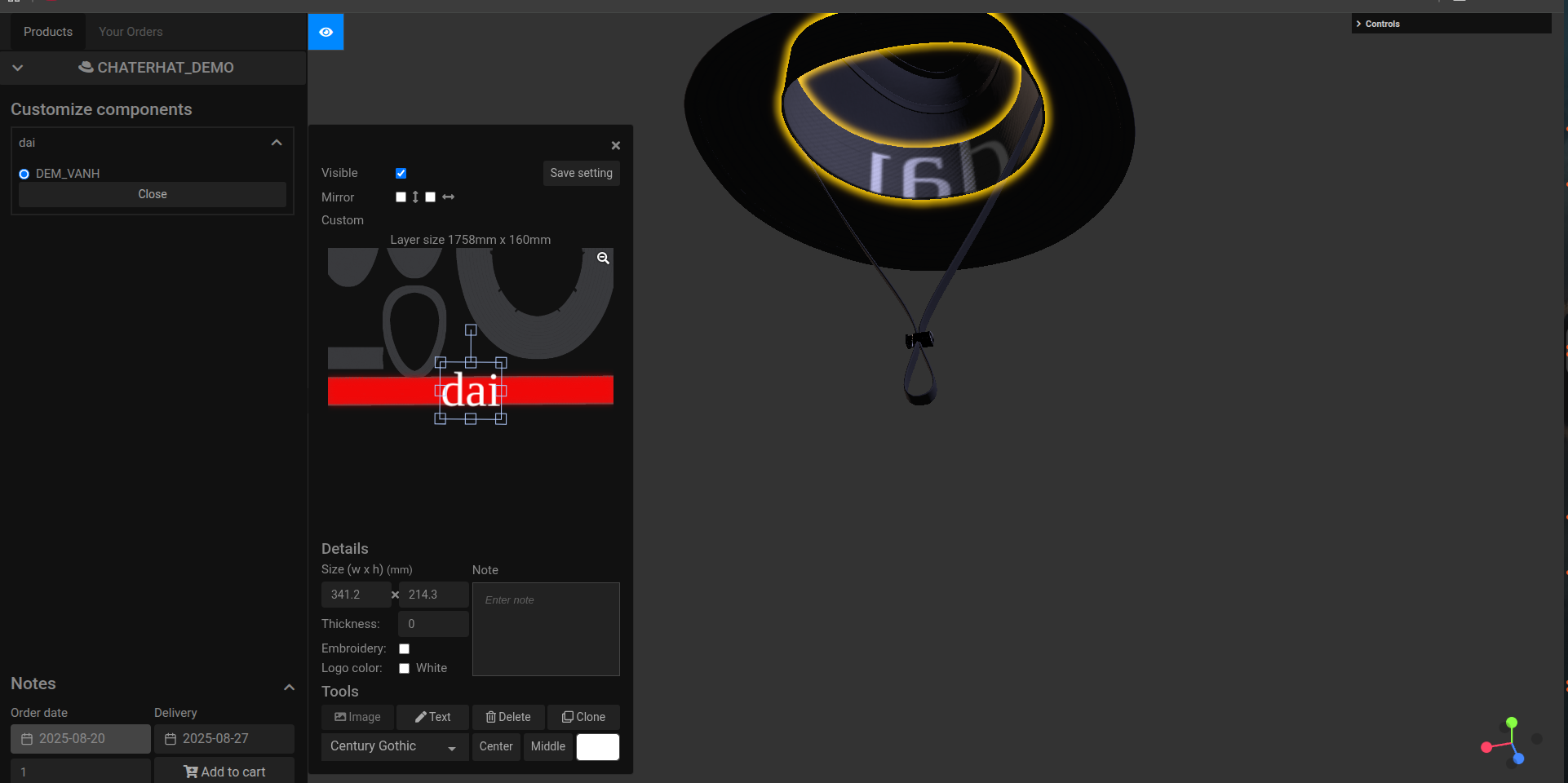

Custom text với material dai

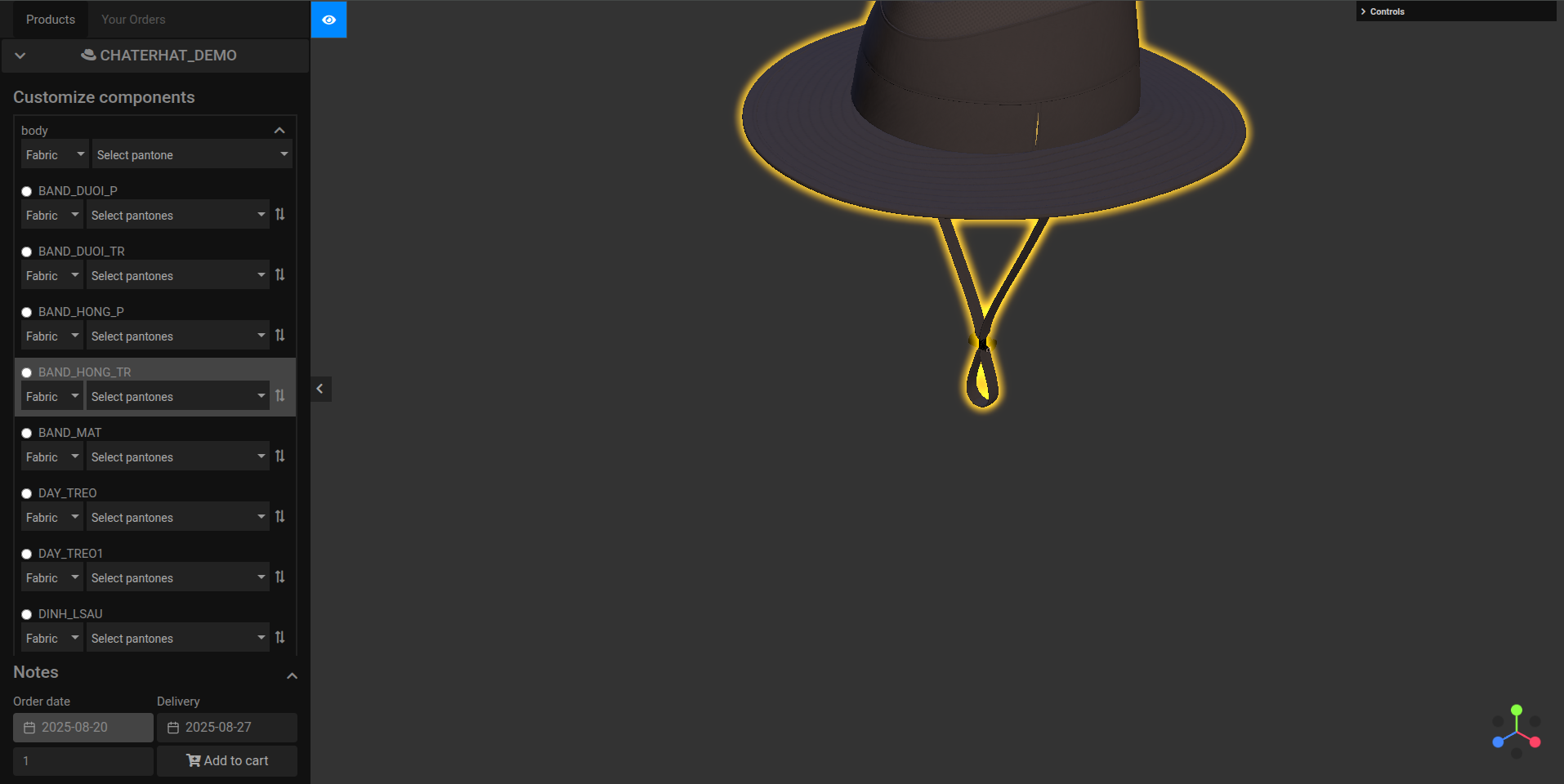

collapse

Danh sách material theo group
Hidden

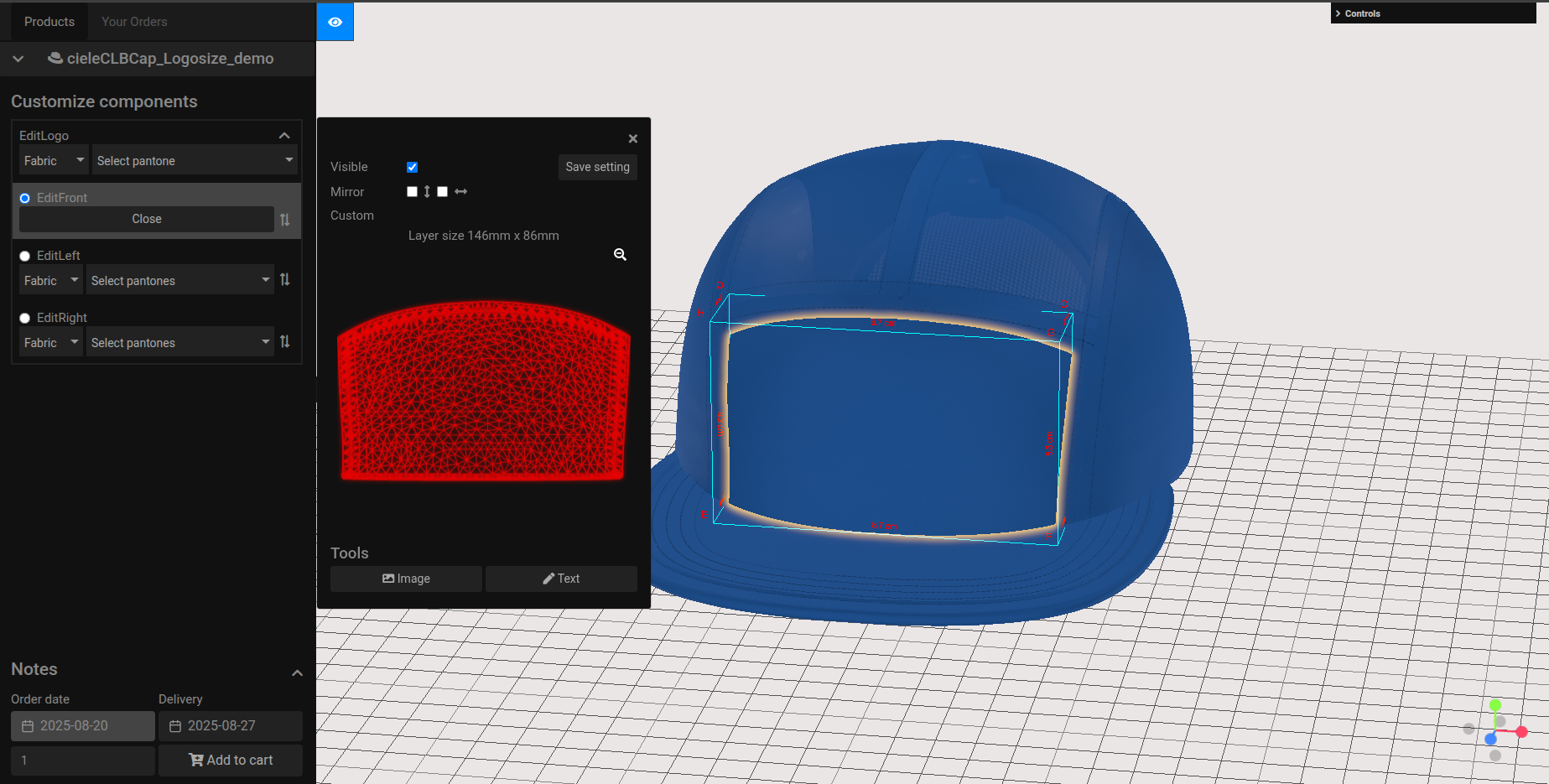

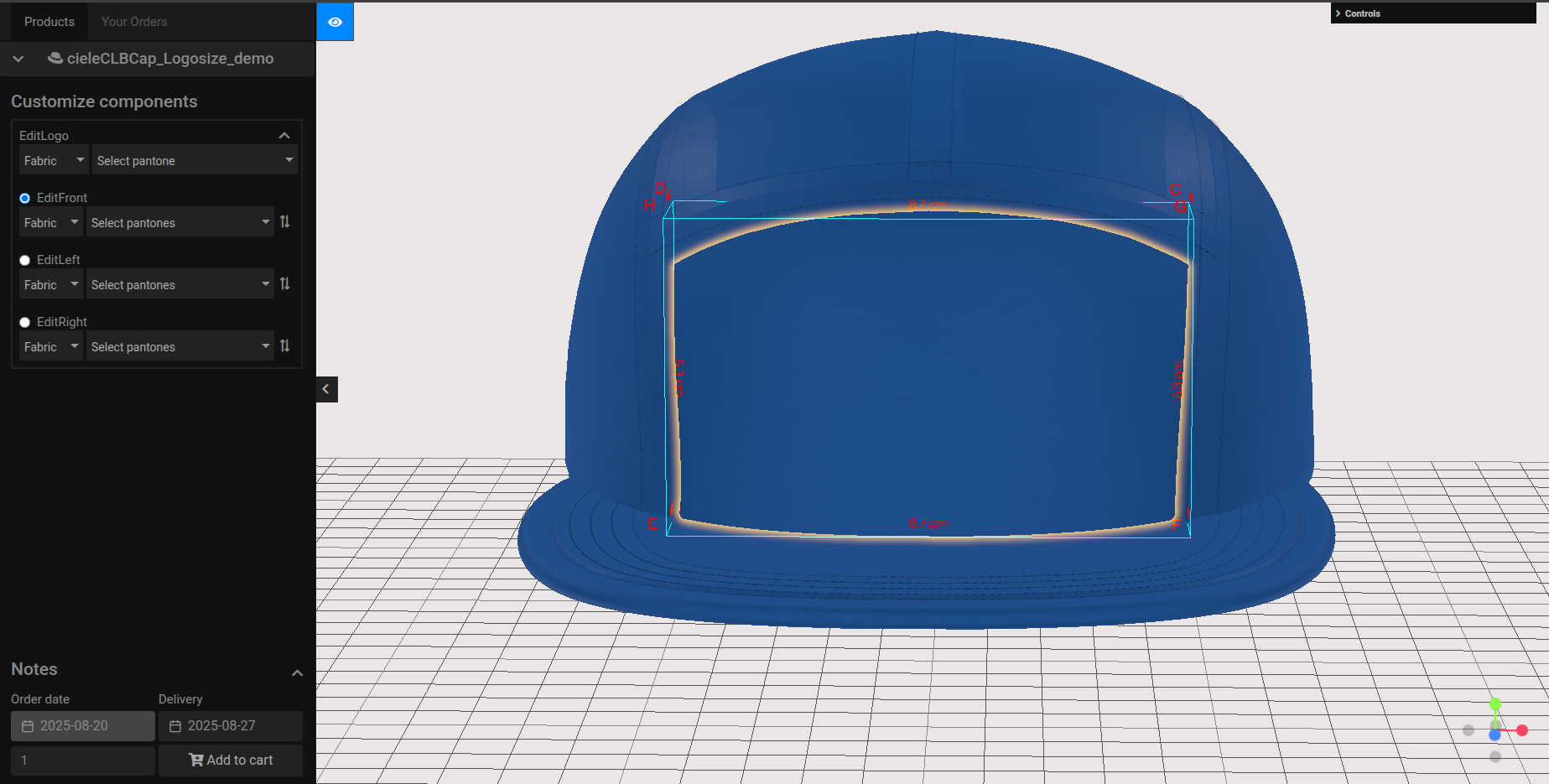

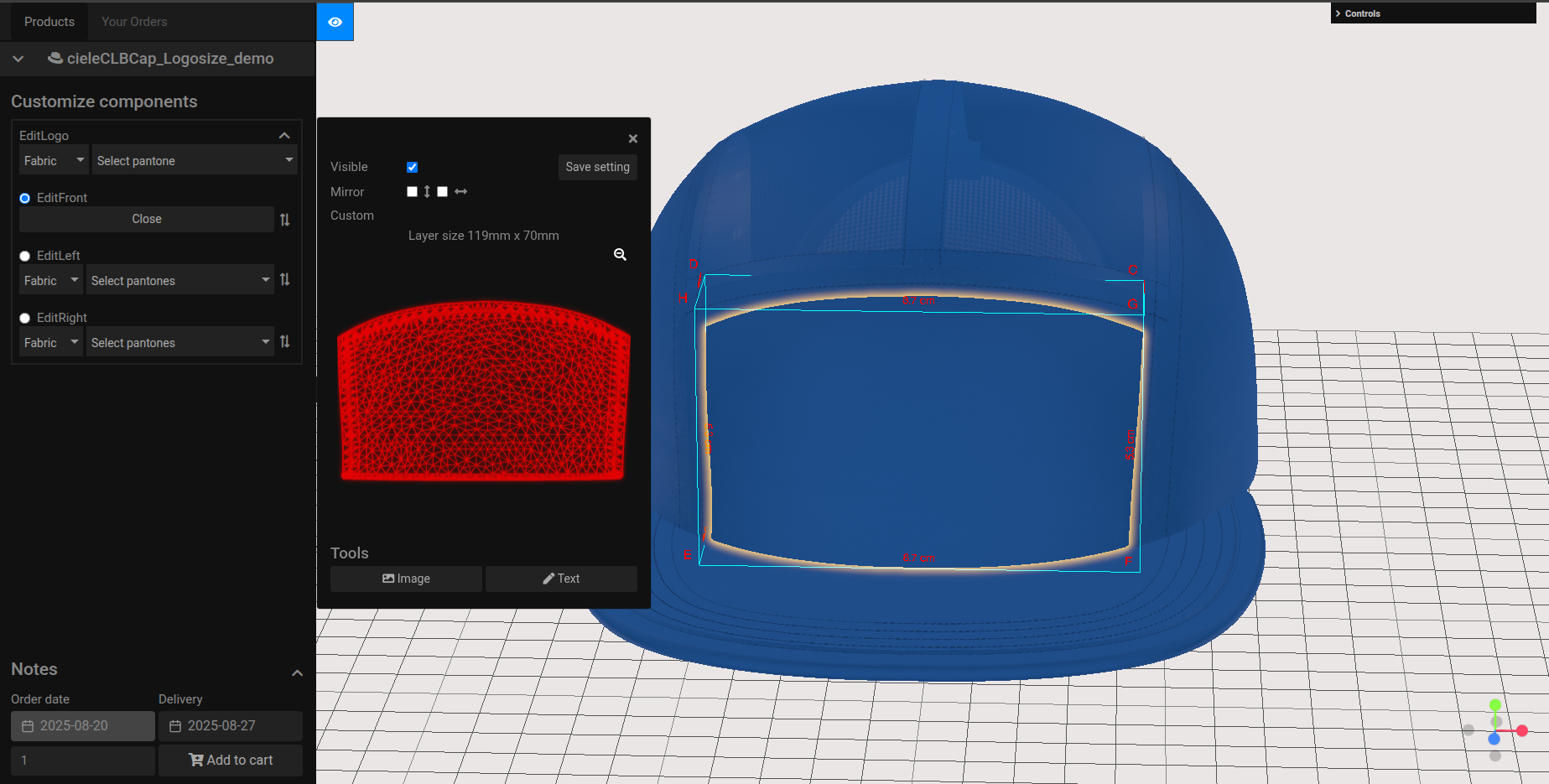

B. Setting logo size

Dev mode:

import nón ở local
Mở hàm showModelDimensions xem chiều dài của nón trên web 3d (B)
Đo chiều dài thực tế của nón (A)
Tính hệ số theo công thức: A/8*20
Lưu hệ sống này trong bảng model_actual_measurements cột real_centermeter(base_20) với model_3d_id đúng với mẫu nón import
check lại logo size đúng với kích thước thực tế nếu chưa điều chỉnh lại hệ số

Demo

Chiều dài trên web 3d: 8.7cm
Chiều dài đo thực tế: 12cm
Hệ số: 27.5
Với hệ số trên logo size ch đúng kích thước thực tế nhất
Điều chỉnh hệ số: 22.5

C. import vải màu

***Yêu cầu: File fabric import có cùng mẫu nón

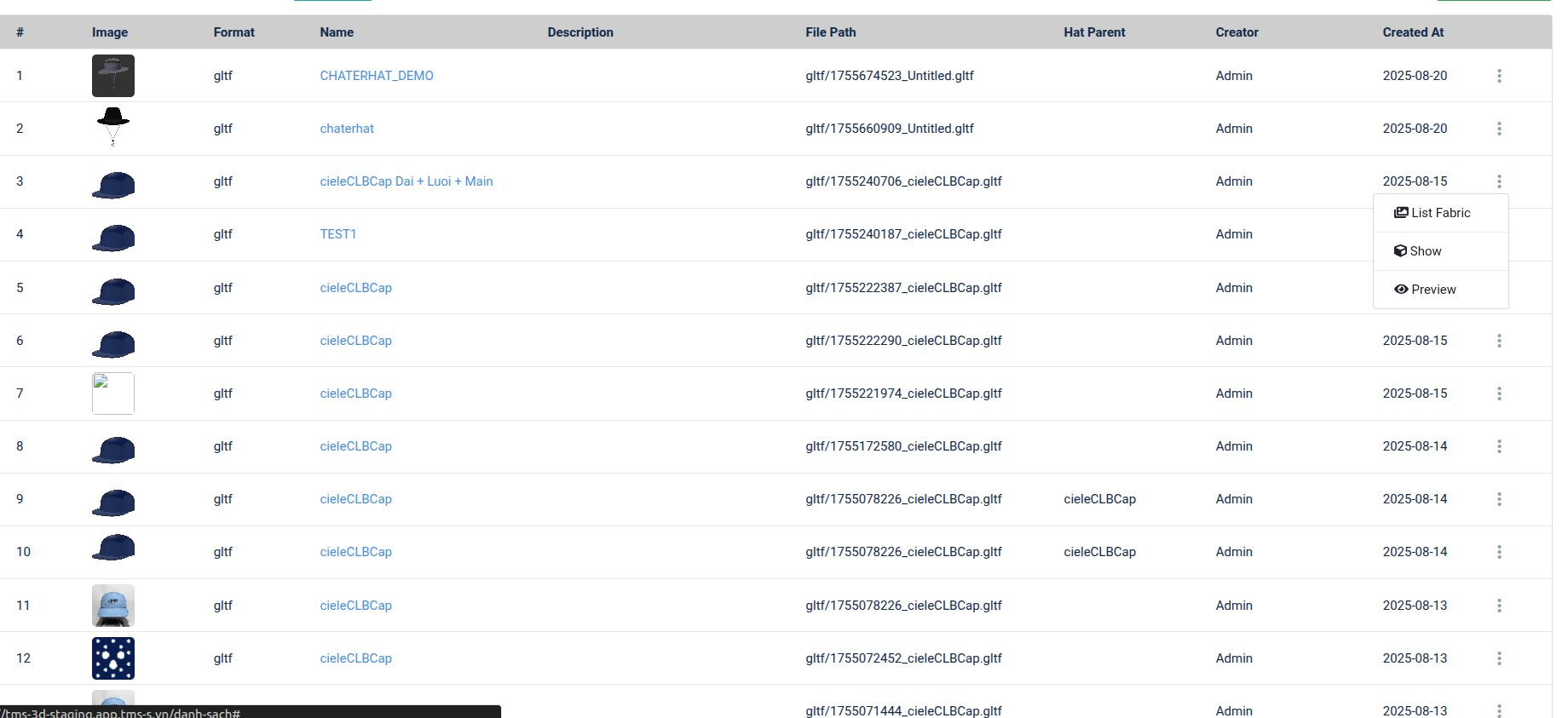

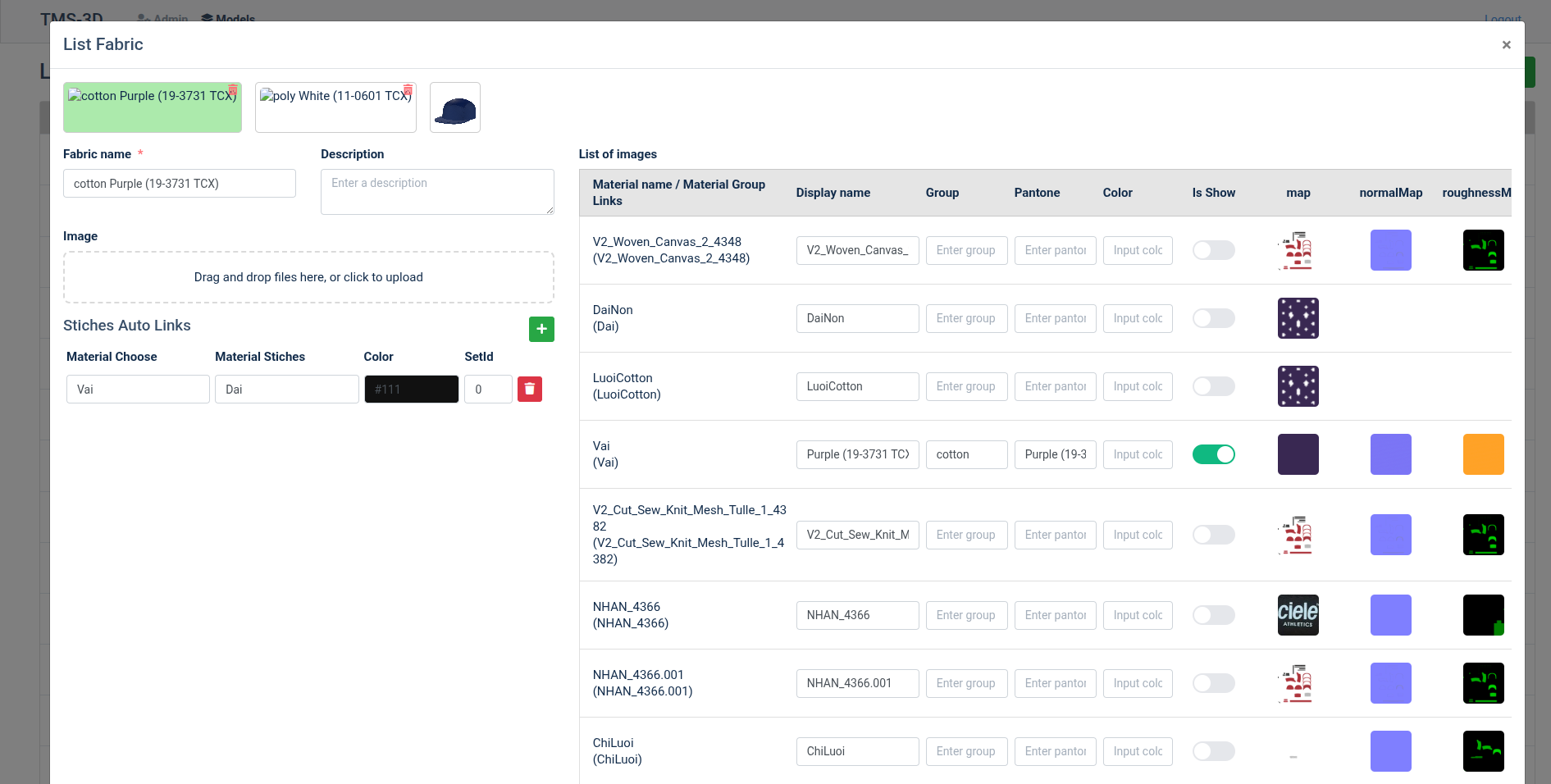

Bước 1: Click 3 chấm ở mẫu nón muốn import vải màu -> click "List Fabric" -> mở modal import Fabric

Bước 2: Click "Import Fabric"

Bước 3: Chọn tất cả file (.gltf,.bin.png,...) trong folder import

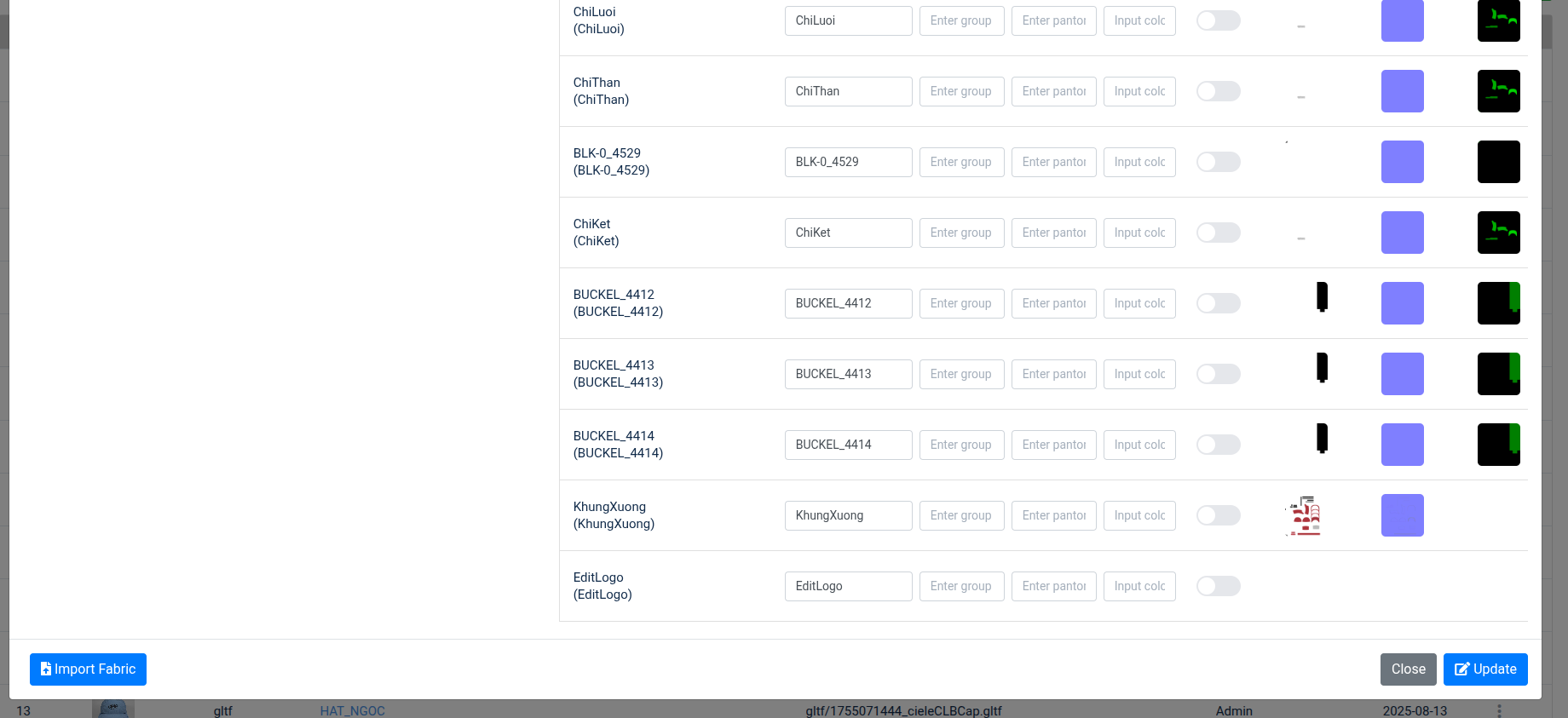

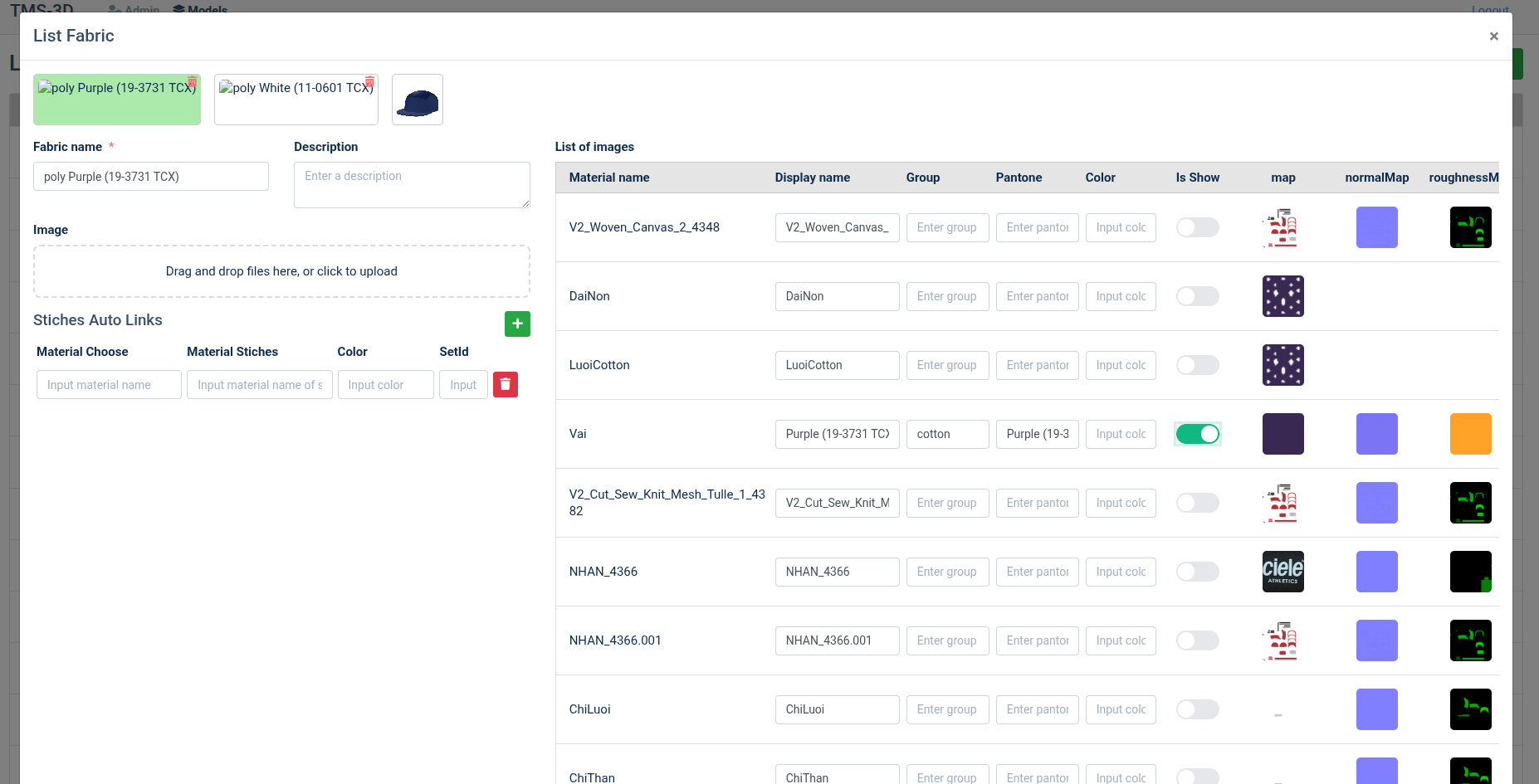

Bước 4: Setup màu và vải

- Fabric name*: Tên vải. Gợi ý đặt tên: Tên vải + tên màu
- List of images:
  + Group: Tên vải
  + Patone: Tên màu ( map mẫu nón 3d vs TTD)
  + Color: Mã màu (Không có mã màu sẽ hiển thị ảnh của màu trong file import)
  + isShow: show color in select
  + Display name: tên màu ( hiên thị trong select)
- Note: Bật Material trong setting mẫu nón chỉnh ( theo yêu cầu edit màu vải của material)
